Module d'acquisition


Le module d’acquisition est la pièce indispensable dans le système.

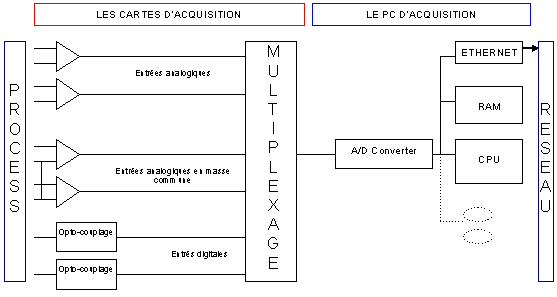

Son objectif est de connecter le système ICOE à la ligne de fabrication. Il effectue l’interface entre le monde « électrique » des différents capteurs et le monde « digital » de traitement de l’information. Il comprend les interfaces industrielles :

      • borniers
      • mise en forme du signal (isolation galvanique, signaux différentiels ou non, ...)
      • conversion analogique/digital.
Les signaux logiques
    • ils seront isolés.
    • multi-tensions suivant les applications (±24V à ± 220V AC et/ou DC ).
    • ils seront au nombre de 16 par carte.
Les signaux logiques
    • 16 signaux différentiels (avec ou sans isolation galvanique).
    • 32 signaux masse commune (avec ou sans isolation galvanique).

Un module d’acquisition déporté peut comprendre jusqu'à 256 signaux de mesures isolés. Sa configuration exacte dépend fortement de l’application.

Il peut par exemple contenir un disque local ou ne pas en contenir et utiliser la technologie « disk on chip » pour des raisons de fiabilité. Il peut être « un PC du commerce » ou un « PC sur mesure » pour des raisons d’encombrement, de résistance à un milieu agressif, ...
